Jumat, 31 Mei 2013

Tips; Cara memperbaiki keyboard Notebook/Netbook


Cara memperbaiki keyboard Notebook/Netbook
Maaf agan2,mimin,momod, newbie ingin berbagi ilmu dikit neh
Sesuai judul Ane ingin berbagi ilmu tentang cara memperbaiki keyboard notebook/netbook yang rusak


Kita tau Harga keyboard notebook tidak lah Murah yang harganya bisa
mencapai 300-500k tergantung merek dan jenis,
Kebanyakan penyakit keyboard ad dua jenis yaitu
Mencet sendiri dan Malahan tidak bisa di pencet sama sekali
Nah apa bila agan agan ada yang mengalaminya semoga tips dibawah ini bisa menolong agan

Mungkin bakal ada pertanyaan gimana sih cara ngecek keyboard kita rusak????
Kan banyak banget tombolnya, Kalo A-Z 1-0 kan maseh bisa di cek melalui
notepad tpi gimana kalau F1-F12 dan Tombol yang lainnya yang ga bisa di cek melalui Notepad????
Tenang ane dah uplot software yang bisa kita gunakan untuk menditeksinya
Spoilerfor Ne link downloadnya:

tp software ini trial sampai 30 hari, jadi setelah selesai uninstall aj

Dan peralatan lain yang perlu di siapkan adalah
1. cutter
2. Jarum
3. Obeng - (Yang kecil)
4. kapas
5. Dobel Tape
6. jika perlu senter kecil biar keliatan bagian bawahnya


Tahap 1

cek tombol keyboard yang Rusak Jika agan udah yakin rusaknya dimana bisa lanjut proses selanjutnya
Buka software yang udah didownload tadi Jika ditanya untuk register continue aja
sekarang kita pilih tipe keyboard yang digunakan
Spoilerfor setting:

Sekarang tekan seluruh tombol yang ad dikeyboard agan Secara bergantian
apa bila menunjukan jaring hijau seperti di SS maka tombol tersebut Normal
tapi apa bila berwarna merah maka tombol seperti no 1 pada ss maka tombol tersebut
menekan dengan sendirinya terus menerus namun jika tidak mengeluarkan warna apa2
maka tombol tersabut macet/ tidak bisa ditekan


Jika masuk kewindows gak bisa yang disebabkan keyboard mencet terus
biasanya berbunyi ting ting ting...... (bukan penjual bakso ya hehehe...)
tanpa henti, maka hal pertama matikan dulu notebook agan truz lepas keyboard dari body notebook beserta flxiblenya
setelah dilepas hidupkan notebook dan install aplikasi tadi kemudian pasang kembali kabel flexsble keyboard agan
dalam kondisi notebook Hidup kemudian jalankan aplikasi yang telah terinstall tadi maka akan langsung terlihat
tomol yang rusak.jika agan menggunakan pasword diwindows agan bisa gunakan keyboard external usb kalo ga punya
bisa pinjem di temen, tetangga, pacar, at siapa aj

Tahap 2

di tahap kedua ini ane akan memberikan tips melepaskan tombol dari keyboard
bagi yang blum tau memang agak susah untuk membukanya malahan keyboardnya akan bertambah rusak
karna salah2 kita malah memotong jalurnya dan mengakibatkan beberapa tombol tidak berfungsi
jadi untuk menghindari hal tersebut ane akan memberi tau cara melepasnya
Ane akan memberikan dua cara yaitu cara cepat tapi sedikit beresiko dan cara dua kali kerja tapi aman
jadi tinggal pilih yang mana mau dipakek ane menyarankan seh untuk menggunakan cara kedua karna lebih aman

sebagai contoh ane menggunakan keyboard acer
Cara 1
gunakan obeng (-) untuk Membuka kuncian bagian bawah Tombol keyboard
Agan bisa lihat video dibawah ini
Spoilerfor melepas tombol keyboard cara 1:


cara 2
gunakan cutter/obeng untuk melepas kuncian bagian atas tombol keyboard
jelasnya lihat video dibawah ini
Spoilerfor melepas tombol keyboard cara 1:


Tahap 3

Setelah tahap 2 selesai selanjutnya kita membuat lubang untuk membersihkan bagian dalam tombol keyboard
agan bisa lihat pada SS bagian yang di robek menggunakan cutter dan di perhatikan jalur yang ad dikeyoard
jangan sampai kepotong juga karna jika sampai kepotong dapat mengakibatkan beberapa tombol tidak berfungsi

untuk jelasnya lg lihat pada video dibawah ini
Spoilerfor Membuat lubang pada lapisan keyboard:

setelah selesai gulung kapas di jarum yang sudah disiapkan tadi
jelasnya pada gambar
Spoilerfor Menggulung kapas:


sekarang tinggal bersihkan bagian dalamnya dengan jarum yg sudah tergulung dengan kapas
digosok pada bagian hitamnya seperti yang terlihat di ss
Spoilerfor Membersihkan:

sebenernya menggunakan kapas hanya untuk tombol yang macet(tidak berfungsi)
tapi jika ad tombol yang neken sendiri dan jg ad yg tidak berfungsi maka perbaiki yang
menekan sendiri terlebih dahulu karna jika salah satu tombol keyboard tertekan terus bisa mengakibatkan
beberapa tombol keyboard yang lain tidak dapat fungsi

tahap 4
jangan langsung di pasang dulu baian atas tombol keboard kita lakukan pengetesan terlebih dahulu
agar tidak dua kali kerja buka kembali aplikasi yang tadi
cek apakah sudah normal kembali tombol keyboard tersebut jika belum ulangi lagi tahap
jika sudah beres semua tinggal pasang karet yang suda kita lepas tadi, rekatkan dengan double tape agan bisa ngeliat pada ss cara pemasangannya
Spoilerfor merekatkan:



Ok Selesai agan agan semua kini kyboard agan sudah sembuh dan agan tidak perlu mengeluarkan uang sampai
300k-500k untuk mengganti kyboard agan
Semoga ini dapat membantu

Sabtu, 02 Maret 2013

 Matherboardt dan Fungsi-Fungsinya


Motherboard, atau sering juga kita kenal dengan nama mainboard, mobo, MB, atau system board adalah sebuah perangkat keras dalam sistem komputer yang berbentuk printed circuit board(PCB).
Fungsinya adalah menghubungkan seluruh komponen penyusun sebuah komputer. Motherboard bisa dikatakan sebagai tulang punggung (backbone) dari sistem komputer, semua komponen komputer pasti terhubung dengan motherboard, baik langsung maupun tidak langsung.
Motherboard diproduksi dalam beragam ukuran, beberapa dibuat spesifik untuk merek sistem tertentu. Namun kebanyakan mobo modern dibuat untuk siap dipasang ke berbagai macam ukuran casing. Mobo dipasang didalam casing dengan menghadap ke arah sisi casing yang mudah dibuka, dan dikencangkan dengan menggunakan sekrup.
Motherboard

Bagian-bagian dari Motherboard:


Chipset
Bagian pertama dan terpenting dari sebuah motherboard adalah chipset, yang berfungsi sebagai penghubung antarmuka antara processor dengan macam-macam komponen eksternal dan buses. Jenis chipset inilah yang dapat menentukan dan menilai fitur dan kemampuan sebuah motherboard.
Ada dua kelompok chipset yang umum kita temui di pasaran. Kelompok chipset intel, yang hanya bisa digunakan untuk CPU Intel, dan chipset AMD untuk processor keluaran AMD. Kedua kelompok ini pun terbagi lagi kepada berbagai macam jenis generasi chipset yang terus berkembang.
Socket/ CPU Slots
Socket adalah tempat “bersemayamnya” processor pada motherboard. Sama seperti chipset, socket ini pun terbagi kepada berbagai macam jenis, tergantung dari jenis processor yang didukungnya.
Basic Input Output System (BIOS) Chip
BIOS adalah adalah sebuah chip yang menyimpan perangkat lunak untuk mengontrol hardware dan berfungsi sebagai interface antara hardware dan operating system (OS). BIOS digunakan oleh komputer untuk mempersiapkan prosess booting (startup) dan mengecek kesiapan sistem dan hardware sebelum komputer dijalankan.
Complimentary Metal Oxide Semicondutor (CMOS) Battery
CMOS adalah sebuah baterai yang mensupply power pada sebuah memory kecil pada motherboard yang berfungsi untuk menyimpan settingan konfigurasi komputer, waktu, dll. CMOS menjaga agar kita tidak perlu mengkonfigurasi hal-hal tersebut setiap kali kita menyalakan komputer
Memory Slots
Slot yang berbentuk agak panjang dan ramping ini berfungsi sebagai tempat di-installnya Random Access Memory (RAM). Di era komputer modern, hampir semua mobo mempunyai setidaknya dua slot RAM, bahkan pada spesifikasi komputer high-end ada motherboard yang dilengkapi sampai 6 slot RAM.
VGA Slots (Graphic Card Slot)
Slot ini berfungsi untuk menginstall komponen graphic card(video card) . Pada komputer modern, umumnya berupa slot dengan interface PCI-Express. Pada motherboard high-end bisa menampung sampai 3 slot graphic card.
Expansion Slots
Expansion slot berfungsi untuk memasang perangkat tambahan seperti Sound Card, LAN Card,dll.
Storage Drive Connector
Fungsinya untuk menghubungkan perangkat penyimpanan data seperti Harddisk Drive, Optical Drive, SSD, dan perangkat storage external. Biasanya berupa interface S-ATA (Serial Advanced Technology Attachment) /ATA.
Port-port lain
Selain slot-slot diatas, ada beberapa port pada motherboard yang fungsinya sangat esensial seperti:
  • Port power 24 Pin/20 Pin – untuk menghubungkan mobo dengan power supply unit (PSU).
  • Port Power 4pin/6pin – untuk menyalurkan daya ke processor.
  • Port untuk tombol power/reset pada bagian depan casing.
  • Port untuk konektor Front USB dan Front Audio.
Disamping sejumlah slot dan port diatas, ada pula bagian dari motherboard yang menghadap ke luar casing dan dapat diakses dari luar. Bagian ini disebut Back Panel I/O, biasanya terletak pada posisi samping sebuah mobo, dan menghadap ke belakang dari casing anda.
Back Panel I/O
Back Panel I/O pada motherboard merek MSI


Back panel ini mempunyai beberapa konektor yang lazim ditemui diantaranya:
  • PS/2 Port – Port untuk menghubungkan mouse/keyboard.
  • USB Port – Port menghubungkan peripheral dengan interface USB.
  • S/PDIF Port – Menghubungkan konektor audio S/PDIF
  • RJ-45 Lan Port – Menghubungkan kabel jaringan LAN
  • Audio Port – Menghubungkan mobo ke sistem audio/ speaker.
  • dll.

Tips Memilih Motherboard

Apapun kebutuhan anda menggunakan sebuah komputer,ketika memilih sebuah motherboard, hal yang paling penting untuk dicermati adalah kompatibilitas. Pastikan motherboard anda kompatibel dengan perangkat keras komputer lain pada spesifikasi yang anda rencanakan.
Selain itu, cermati pula bagaimana support dan garansi yang diberikan dari vendor motherboard pilihan anda.
Beberapa vendor yang sudah diakui baik dalam support terhadap motherboard antara lain ASUS, Gigabyte, dan MSI. Namun biasanya semua tergantung preferensi masing-masing.
Demikian sudah dijelaskan mengenai Motherboard, komponen dan beragam fungsinya. Semoga bermanfaat untuk anda semua.

Minggu, 24 Februari 2013

Cara Menambah Tombol Shutdown Windows 8 Start Menu - CORE XP CREATIVE

Cara Menambah Tombol Shutdown Windows 8 Start Menu - CORE XP CREATIVE
masukkan baris kode ini di bidang lokasi:

Shutdown.exe /r /t 3
Untuk lebih jelasnya, berikut step-step Cara Menambah Tombol Shutdown Windows-8 Start Menu :

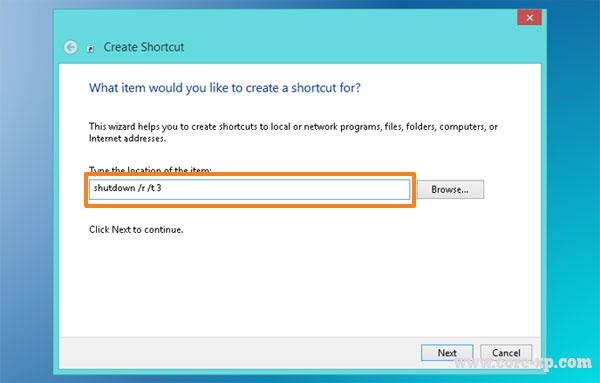

  • Pertama buat shortcut di desktop dengan cara klik kanan pada desktop new » shortcut
  • Ketikan : Shutdown.exe/r /t 3, ( * 3 = durasi 3 detik ) lalu klik next.
  • Lanjutkan ketik "Shutdown" (Terserah saja) lalu Finish
  • Sampai disini, shortcut sudah selesai, kita lanjutkan dengan mengganti icon shortcut tersebut dengan cara klik kanan pada tombol shutdown yang baru dibuat tadi, lalu klik properties.

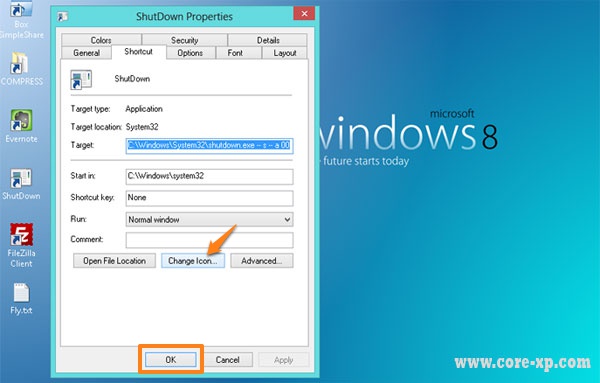

  • Selanjutnya pilih tombol Change Icon.
  • Klik tombol OK untuk melanjutkan.
  • Pilih icon yang sesuai dengan selera anda, akhiri dengan klik OK.
  • Preview icon ditampilkan, klik Apply dan OK.
  • Pada desktop anda shorcut dengan icon baru telah jadi, silahkan klik kanan pada icon tersebut lalu pilih Pin to Start.

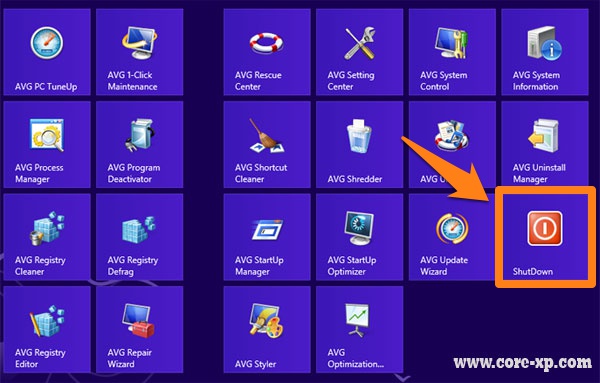

  • Lanjutkan arahkan mouse ke kiri bawah desktop anda sampai muncul windows start kecil lalu klik.
  • Lihat, tombol Shutdown telah jadi dan siap disajikan ... :)
  • Dalam waktu 3 detik komputer/laptop anda akan shutdown
  • Selamat menikmati...

============
Description : Cara Menambah Tombol Shutdown Windows 8 Start Menu
Rating : 4.5 | Reviewer : CORE XP Creative

Read More : http://www.core-xp.com/2013/01/cara-menambah-tombol-shutdown-windows-8.html#ixzz2LnxhYaaP
Follow us: 175880025789278 on Facebook

Jumat, 22 Februari 2013

ini bukan karya saya sendiri..
tapii ini saya kutip dari salah satu blog teman..
semoga bermanfaat.!!!!!

Latihan 1
SOAL UJIAN PRAKTEK PRODUKTIF 2008 / 2009
  1. I. PETUNJUK
    1. Periksalah dengan teliti dokumen soal ujian praktik, yang terdiri dari 12 Halaman.
    2. Ujian praktik ini terdiri atas 3 tugas dengan perincian sebagai berikut :
      1. Merakit PC dan menginstall OS
      2. Instalasi dan konfigurasi jaringan
      3. Administrasi server dan konfigurasi DHCP

    3. Soal uji kompetensi terdiri dari 6 (enam) tahap:
      1. Merakit komputer
      2. Instalasi sistem operasi klien
      3. Instalasi sistem operasi server
      4. Instalasi jaringan komputer
1)       Instalasi kabel UTP dan konektor RJ45
2)       Instalasi NIC PCI + Driver pada komputer klien dan sever
3)       Instalasi HUB/Switch
  1. Konfigurasi TCP/IP pada jaringan komputer
  2. Administrasi system untuk server
1)       Konfigurasi DHCP server
2)       Konfigurasi DNS server
  1. Alokasi waktu  yang  telah  ditetapkan  untuk  setiap  tugas  pekerjaan dijadikan sebagai pedoman dalam melaksanakan uji kompetensi
  2. Setiap  peserta mengerjakan  tugas  1,  tugas  2,  tugas  3,  tugas  4,  tugas  5,  tugas  6secara berurutan
  1. II. KESELAMATAN KERJA
    1. Gunakan alas kaki untuk menghindari efek elektromagnetik statis
    2. Cabutlah  kabel  power  supply,  apabila  sedang  memasang  atau  menambah hardware baru pada mainboard
  1. III. DAFTAR PERALATAN, KOMPONEN, DAN BAHAN
No Nama Komponen/Bahan Spesifikasi Jumlah Keterangan
1 2 3 4 5
1 2
3
4
5
6
7
8
KomponenKomputer klienKomputer Server Card Ethernet 10/100 Mbps
Hub/Switch
CD ROOM
CD Software OS Windows
CD Software Linux
Server Repository
Microsoft Windows XPLinux Ubuntu 8.10Repository ubuntu 8.10 1 1
2
1
1
1 CD
1 CD
1 Pc Serv
Buah Buah
Buah
Buah
Buah
Buah
Buah
Buah
1 2 BahanKonektor RJ45Kabel UTP
4 5 Buah meter
  1. IV. SOAL/TUGAS
    1. Merakit komputer
    2. Instalasi sistem operasi klien
    3. Instalasi sistem operasi server
    4. Instalasi jaringan komputer
a. Instalasi kabel UTP dan konektor RJ45
b. Instalasi NIC PCI + Driver pada komputer klien dan sever
c. Instalasi HUB/Switch
  1. Konfigurasi TCP/IP pada jaringan komputer
  2. Administrasi system untuk server
a. Konfigurasi DHCP server
b. Konfigurasi DNS server
V. GAMBAR RANGKAIAN





SOAL TAHAP 1
  1. SOAL
  2. PERALATAN DAN BAHAN
  3. LANGKAH KERJA
  4. PERTANYAAN
  1. Rakitlah semua komponen komputer yang telah tersedia
  1. Obeng
  2. Perangkat penyusun komputer
  1. Siapkan peralatan dan bahan yang digunakan untuk menyelesaikan soal no 1
  2. Catatlah spesifikasi perangkat tersebut sebelum memulai perakitan
  1. Tuliskan urutan langkah-langkah perakitan komputer yang anda lakukan!
  2. Catatlah merk dan spesifikasi dari perangkat berikut:
a. Monitor                  b. Motherboard                            c. Prosesor
d. RAM                        e. CD ROOM                                 f.Harddisk


SOAL TAHAP 2
  1. SOAL
Instalasikan    komputer  client  dengan menggunakan  operating  system Windows XP
dengan ketentuan sebagai berikut:
  1. Hardisk dipartisi menjadi 3 partisi (bagian).
  2. Ukuran (kapasitas) masing-masing partisi = 10 GB.
  3. Sistem Operasi diintalasikan pada drive C.
  4. Format hardisk menggunakan NTFS.
  5. Nama Komputer menggunakan : nama peserta.
  6. Password sistem operasi menggunakan : nomor peserta.
  7. Setting zone, disesuaikan dengan wilayah kita.
  8. Setting waktu disesuaikan dengan waktu setempat.
  9. Setting alokasi disesuaikan dengan wilayah kita.
  10. Setting keyboard pada “US keyboard”.
  11. Setting Password Setup BIOS adalah SMK.
  1. PERALATAN DAN BAHAN
  2. LANGKAH KERJA
  3. PERTANYAAN
  1. Komputer client 1 unit
  2. CD ROM 1 buah
  3. CD Software OS Windows XP 1 buah
  1. Siapkan peralatan dan bahan yang akan digunakan.
  2. Periksa koneksi kabel power supply ke Monitor dan CPU.
  3. Lakukan booting komputer.
  4. Lakukan instalasi Windows XP sesuai dengan tahapan instalasi sampai selesai.
  1. Sebutkan  perintah  (shortcut)  yang  digunakan  untuk  melakukan  saving  setting BIOS.
  2. Tuliskan langkah-langkah partisi hardisk.
  3. Tuliskan perbedaan format FAT 32 dan NTFS.
SOAL TAHAP 3
  1. SOAL
Instalasikan computer Server menggunakan system operasi Linux Ubuntu 8.10 dengan
ketentuan sebagai berikut:
  1. Partisi “/“ = 6 GB
  2. Partisi “/boot“ = 200 MB
  3. Partisi “swap“ = 2 x RAM Server
  4. Password system operasi menggunakan : nomor peserta
  5. Setting zone, disesuaikan dengan wilayah kita
  6. Setting waktu disesuaikan dengan waktu setempat
  7. Setting lokasi disesuaikan dengan wilayah kita
  8. Setting keyboard pada US keyboard
  9. Setting Password setup BIOS adalah SMK
  1. PERALATAN DAN BAHAN
  2. LANGKAH KERJA
  3. PERTANYAAN
  1. Komputer 2 unit
  2. CD ROM 1 buah
  3. CD Software LINUX UBUNTU 8.10 1 CD
  1. Siapkan peralatan dan bahan yang digunakan untuk menyelesaikan soal no 3
  2. Periksa koneksi kabel power supply ke monitor dan CPU
  3. lakukan booting computer
  4. lakukan instalasi Linux sesuai dengan tahapan instalasi sampai selesai
  1. Sebutkan perintah  (shortcut) yang digunakan untuk melakukan  saving  setting BIOS!
  2. Tuliskan program/servis apa saja yang anda installkan pada Server!


SOAL TAHAP 4.1
  1. SOAL
Instalasikan  kabel  UTP  (Unshielded  Twisted  Pair)  Katagori  5  100BaseTX  pada
konektor RJ45 dalam hubungan standar (Straight).
  1. PETUNJUK KHUSUS
  2. ALAT DAN BAHAN
  3. PERTANYAAN
  1. Berhati-hatilah  dalam  mengupas  isolasi  terluar  kabel  UTP,  jangan  sampai  8 kabel bagian dalam ikut terkelupas.
  2. Teliti  kembali  urutan  kode  warna  kabel  tersebut,  sebelum  dipres  dengan Crimping Tools.
  3. Panjang  kabel  yang  akan  dipotong  disesuaikan  dengan  jarak  antara  komputer anda dengan komputer Server.
  4. Cek  hubungan  kabel  yang  anda  buat  dengan  menggunakan  kabel  tester.
  1. Laporkan hasilnya pada team penguji.
  1. Konektor RJ45 4 buah
  2. Kabel UTP 5 meter
  3. Crimping Tools 1 buah
  4. Tester kabel 1 buah
  1. Tuliskan urutan kode warna kabel UTP mulai dari pin nomor 1 sampai dengan nomor 8.
  2. Mengapa  kabel  dengan  kode  warna  whiteblue  dan  blue  di  tempatkan  pada urutan ke 3 dan ke 6.


SOAL TAHAP 4.2
  1. SOAL
Instalasikan NIC beserta drivernya pada komputer klien dan server.
  1. PETUNJUK KHUSUS
  2. PERALATAN DAN BAHAN
  1. Siapkan CD driver Ethernet Card dan CD sistem operasi yang digunakan.
  2. Matikan komputer sebelum anda mulai mengintalasikan NIC
  3. Baudlah dengan kuat NIC yang telah anda pasang
  4. Instalasi driver dapat dilakukan melalui Auto Detect dan fasilitas Wizard atau melalui Device Manager.
  5. Cek  kembali  apakah Ethernet  Card sudah  terdeteksi  dan  driver  sudah terinstalasi dengan benar melalui Device Manager.
  1. Komputer Client dengan sistem operasi Windows XP
  2. Komputer Server dengan sistem operasi  Linux Ubuntu 8.10
  3. CD Windows XP = 1 buah
  4. CD Linux Ubuntu 8.10 = 1 buah
  5. NIC  dan CD drivernya = 2 buah
  1. PERTANYAAN
  1. Tuliskan  hasil  pengecekan  instalasi Ethernet  Card  beserta  Drivernya  baik pada klien maupun server
  2. Apa  pengertian  tanda  “!”  dan  tanda  “?”  yang  muncul  pada  Ethernet  card (dilihat  pada Device Manager pada  komputer  klien)  yang  anda  instalasikan, ketika proses instalasi gagal.
  3. Tuliskan langkah-langkah konfigurasi NIC pada komputer server secara GUI maupun text.


SOAL TAHAP 4.3
  1. SOAL
Instalasikan  kabel  UTP  yang  anda  buat  terhadap  komputer klien,  server  dan
Switch/Hub
  1. PETUNJUK KHUSUS
  2. PERALATAN DAN BAHAN
  3. PERTANYAAN
  1. Perhatikan  pengait  pada  konektor  RJ45  yang  berfungsi  sebagai  pengunci konektor tersebut.
  2. Hati-hati  dalam  mencabut  dan  memasang  kembali  konektor  RJ45  pada Ethernet Card maupun pada port Hub/Switch.
  1. Komputer yang sudah disediakan 2 buah
  2. Kabel UTP 2 buah
  3. Hub/Switch 1 buah
  1. Apa arti  lampu  indicator  (led) merah menyala pada Ethernet Card komputer klien.
  2. Apa arti lampu indikator (led) hijau menyala pada Hub/Switch.
  3. Apa  arti  lampu  indikator  (led)  hijau menyala  pada Ethernet Card komputer klien.


SOAL TAHAP 5
  1. SOAL
Konfigurasikan  pengalamatan  jaringan  pada  komputer  anda,  dengan  melakukan
setting konfigurasi TCP/IP pada Server dan Client.
  1. PETUNJUK KHUSUS
  1. Pastikan kabel jaringan sudah terinstalasi dengan baik antara komputer client dengan Switch/Hub.
  2. Menggunakan Jaringan kelas C dengan network address sebagai berikut :
Network Address Workgroup
192.168.1.0 UJIKOM
  1. Type jaringan adalah Client Server
  2. Username Server : root Password: nomorpeserta
  1. PERTANYAAN
  1. Lakukan tes koneksi jaringan dengan perintah ping.
  2. Tulis tampilan hasil testing koneksi tersebut.
  3. Tulislah perintah untuk menghentikan proses pinging


SOAL TAHAP 6.1
  1. SOAL
  2. PERALATAN DAN BAHAN
  1. Konfigurasi Server DHCP
  2. Isilah dengan range alamat IP yang valid untuk 192.168.1.1/24
  1. Komputer Server 1 unit
  2. Komputer Client 1 unit
  3. Hub/Switch 1 buah
  4. Ethernet Card 10/100 Mbps 2 buah


SOAL TAHAP 6.2
  1. SOAL
  2. PETUNJUK KHUSUS
  3. PERALATAN DAN BAHAN
  1. Konfigurasi Server DNS
  2. Nama  domainnya  adalah: http://www.smkxx-2009.sch.id (xx  adalah  nama SMK anda)
  1. Pastikan Server DNS  berfungsi  dua  arah,  yaitu bisa melakukan resolve dari nama domain ke alamat IP dan sebaliknya dari alamat IP ke nama domain.
  1. Komputer Server 1 unit
  2. Komputer Client 1 unit
  3. Hub/Switch 1 buah
  4. Ethernet Card 10/100 Mbps 2 buah
Latihan 2
Prosedure langkah kerja yang harus dilaksanakan Peserta Uji Kompetensi pada Pembuatan Web Server Mengunakan Windows 2003 Server.
  1. Persiapkanlah Alat dan Bahan serta cek kembali alat yang telah dipersiapkan oleh Panitia, jika ada alat yang rusak segera lapor ke panitia.
  2. 2. Install Windows 2000 / 2003  Server ke PC Server (disertai Pembuatan Kabel Jaringan sesuai dengan perintah no.3 )
    1. Gunakan Partisi  NTFS
    2. Installasi Kartu Jaringan ( LAN Card)
    3. Install Active Directory
    4. Pengisian IP Address pada Server
    5. Installasi IIS
    6. Mengkonfigurasikan IIS
    7. Installasi DNS
    8. Mengkonfigurasikan DNS
    9. Mendefinisikan Web Site
  3. Buatlah 3 buah Kabel Jaringan sesuai dengan kebutuhan dengan masing-masing 1 untuk PC Server dan 2 untuk PC Client (Jenis kabel yang dipergunakan Strigh).
  4. Cek lah Kabel Jaringan dengan mengunakan Tester Jaringan kemudian koneksikan Server dan masing-masing Client.
  5. Pembuatan  Website Sekolah  dengan  masing-masing halaman terdiri dari 5 Tombol Link yaitu :
HOME, PROFIL SEKOLAH, STAFF PENGAJAR, VISI DAN MISI, DATA SISWA
  1. Upload lah  Web Site yang telah anda buat ke PC Server, kemudian Koneksikan ke PC Server dan Client dengan menampilkan pada Internet Explorer yaitu : http://www.smk ybs.com
.::. Selamat Mengerjakan.::.

Kamis, 29 November 2012

packet tracer

paket tracer
Packet Tracer adalah sebuah software yang dikembangkan oleh Cisco. Dimana software tersebut berfungsi untuk membuat suatu jaringan komputer atau sering disebut dengan computer network. Dalam program ini telah tersedia beberapa komponen–kompenen atau alat–alat yang sering dipakai atau digunakan dalam system network tersebut, Misalkan contoh seperti kabel Lan ( cross over, console, dll ) , HUB, SWITCHES, ROUTER dan lain sebagainya. Sehingga kita dapat dengan mudah membuat sebuah simulasi jaringan computer di dalam PC Anda, simulasi ini berfungsi untuk mengetahui cara kerja pada tiap–tiap alat tersebut dan cara pengiriman sebuah pesan dari komputer 1 ke computer lain dapat di simulasikan juga disini.
Aplikasi ini juga tersedia di versi linux nya.
